Industriële rookgaskanalen: beheersing van uw afgassysteem van bron tot schoorsteen
Een goed ontworpen afgassysteem is bepalend voor de werking en beheersbaarheid van een industrieel proces. Hete en soms corrosieve gassen moeten beheerst worden afgevoerd. Met onze op maat gemaakte industriële rookgaskanalen zorgen wij ervoor dat uw emissies veilig, efficiënt en binnen geldende normen de buitenlucht bereiken.
UItstootlocatie

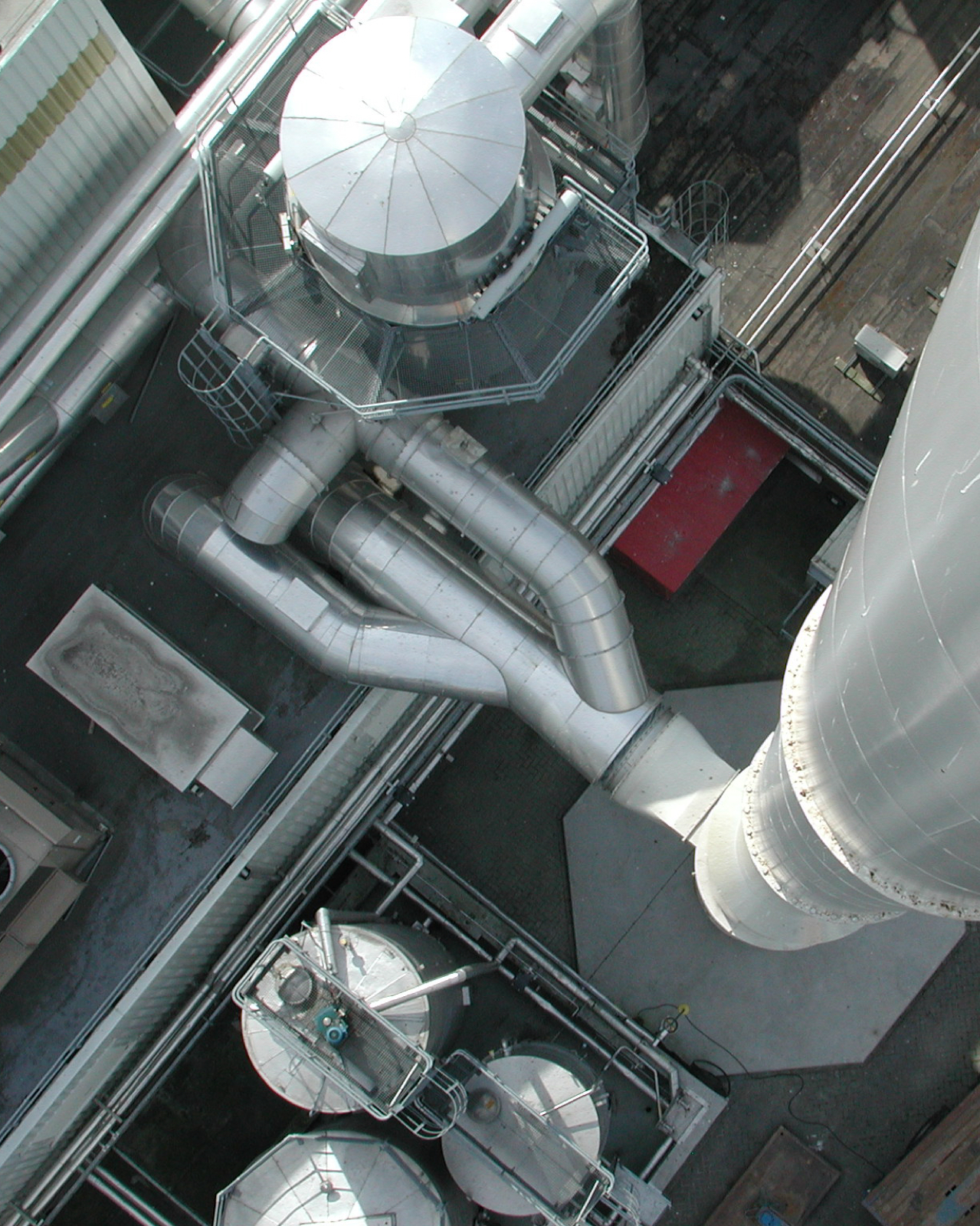

Kanaalwerk in de industrie: de ‘schoorsteen’ is ook horizontaal
De uitstootlocatie bevindt zich in de praktijk zelden vlakbij het productieproces. Om de afstand tussen de bron en de uitstootlocatie te overbruggen, is een rookgastracé nodig. Dat vaak grotendeels horizontaal verloopt.
Juist dit horizontale tracé is in de praktijk vaak langer en complexer dan het verticale deel. Stroming, temperatuur en drukval komen hier samen en hebben direct invloed op het functioneren van het totale systeem.
Het ontwerp van dit tracé vraagt daarom om zorgvuldige afstemming, zodat het systeem het proces ondersteunt en niet verstoort.
werkwijze
Engineering van het totale rookgastraject
Een rookgaskanaal maakt onderdeel uit van een groter geheel: het afgassysteem. Daarin wordt het medium van bron tot schoorsteen verplaatst, met alle componenten die nodig zijn om dat proces gecontroleerd te laten verlopen.
In het ontwerp wordt het volledige systeem als één geheel benaderd. Niet alleen het kanaaltracé zelf, maar ook de inzet van ventilatoren, ondersteunende constructies en de interactie met het proces worden hierin meegenomen.
Op basis van berekeningen en proceseisen wordt bepaald hoe het systeem wordt opgebouwd, zodat de gewenste stroming en stabiliteit worden bereikt.
Om bestaande situaties goed in kaart te brengen, wordt waar nodig gebruikgemaakt van 3D-scans. Daarmee ontstaat een nauwkeurig beeld van de beschikbare ruimte en de aansluiting op bestaande installaties.
Ondersteuning en geluidbeheersing
Omdat rookgaskanalen vaak grote afstanden overbruggen en te maken hebben met gewicht en temperatuurverschillen, vraagt het systeem om een doordachte ondersteuning.
De benodigde staalconstructies worden daarom integraal onderdeel van het ontwerp. Deze zorgen voor een stabiele ondersteuning van het kanaaltracé, rekening houdend met belasting en thermische uitzetting.
Daarnaast ontstaat geluid door de stroming van het medium en de inzet van ventilatoren. Dit kan zich via kanalen en schoorstenen verspreiden naar de omgeving of terug de installatie in.
Om dit te beheersen worden gerichte maatregelen toegepast, zoals dempers in het kanaaltracé en voorzieningen rondom ventilatoren, zodat overlast voor medewerkers en omgeving wordt beperkt.
Materialisatie en uitvoering
De uitvoering van rookgaskanalen wordt afgestemd op de eigenschappen van het medium en de omstandigheden in het proces.
Kanaalwerk wordt geproduceerd uit metaal, zoals staal of aluminium, afhankelijk van de toepassing en belasting. Door engineering en productie in eigen beheer te houden, ontstaat controle over maatvoering, kwaliteit en aansluiting op het totale systeem.Zo sluiten ontwerp en uitvoering naadloos op elkaar aan.
Expertise
Turnkey oplossingen: één geïntegreerd systeem
Een afgassysteem bestaat uit meer dan alleen kanaalwerk. Het is een samenhang van componenten waarin het medium zich verplaatst van A naar B.
- Rookgaskanalen
- Ventilatoren
- Geluiddempende voorzieningen
- Staalconstructies
- Industriële schoorstenen
Door deze onderdelen integraal te ontwerpen en realiseren, ontstaat een systeem waarin alles op elkaar is afgestemd.
WArmteterugwinning
Warmteterugwinning met Heat Matrix
Rookgassen bevatten vaak nog bruikbare energie. In plaats van deze volledig af te voeren, kan warmte uit het medium worden teruggewonnen en opnieuw worden ingezet in het proces.
Wanneer het afgassysteem toch wordt ontworpen of aangepast, is het logisch om deze stap direct mee te nemen. Door warmteterugwinning integraal onderdeel te maken van het systeem, ontstaat een oplossing waarin afvoer en hergebruik samenkomen.
In samenwerking met Heat Matrix, ons zusterbedrijf, worden warmtewisselaars opgenomen in het systeem. Op die manier wordt het afgassysteem niet alleen een voorziening voor afvoer, maar een integraal onderdeel van de energiehuishouding van het proces.
Referenties
Wereldwijde projecten waar we met trots op terugkijken
In ruim 50 jaar tijd realiseer je veel, heel veel. Van aardappelverwerker tot producent van hoogwaardige cacaoproducten, van raffinaderij tot slibverwerker. Voor vele en uiteenlopende procesinstallaties realiseerden wij wereldwijd complete afgassystemen.
Veelgestelde vragen over industriële rookgaskanalen
Rookgaskanalen bepalen hoe rookgassen zich door het systeem verplaatsen. Ze sturen de stroming, beïnvloeden drukopbouw en hebben direct effect op temperatuurverloop binnen het systeem.
Daarmee hebben ze directe invloed op hoe stabiel en betrouwbaar het totale rookgassysteem functioneert.
Het ontwerp van rookgaskanalen wordt bepaald door de specifieke situatie:
procescondities, debieten, temperaturen en de beschikbare ruimte.
Omdat deze factoren per installatie verschillen, ontstaat er geen standaardoplossing maar een ontwerp dat onderdeel is van het totale systeem.
Dat betekent dat keuzes in het kanaal direct doorwerken in bijvoorbeeld ventilatoren, constructie en eventuele nabehandeling.
Wij ontwerpen en produceren rookgaskanalen zelf. Daardoor wordt elk kanaal als maatwerk uitgevoerd en sluit het direct aan op de specifieke situatie.
Een goed kanaalontwerp zorgt ervoor dat het systeem als geheel blijft functioneren zoals bedoeld.
Daarbij wordt onder andere rekening gehouden met:
- Het beperken van drukverliezen.
- Het beheersen van de stroming.
- Het voorkomen van procesverstoringen door temperatuurverschillen.
- Bereikbaarheid voor inspectie en onderhoud.
In de praktijk betekent dit dat stroming, constructie en uitvoerbaarheid continu opelkaar worden afgestemd.
In een rookgassysteem hangen alle onderdelen met elkaar samen. De keuze voor een ventilator beïnvloedt bijvoorbeeld de kanaalafmetingen, en de opbouw van het kanaal heeft weer invloed op constructie, geluid en isolatie.
Daarom ontwerpen wij deze onderdelen niet afzonderlijk, maar in samenhang. Zo ontstaat een systeem waarin keuzes op elkaar aansluiten en niet later gecorrigeerd hoeven te worden.
Rookgassen gaan vaak gepaard met hoge temperaturen. Daardoor zetten materialen uit en krimpen ze weer bij afkoeling.
In het ontwerp houden we hier rekening mee door:
- Ruimte voor beweging op te nemen.
- Ondersteuningen hierop af te stemmen.
- Aansluitingen zo uit te voeren dat er geen ongewenste spanningen ontstaan.
Dit voorkomt schade en zorgt dat het systeem ook op langere termijn betrouwbaar blijft functioneren.
Rookgaskanalen worden gedragen en ondersteund door een staalconstructie. De positie en belasting van de kanalen bepalen hoe die constructie eruitziet. Door dit samen te ontwerpen:
- Sluiten krachten en ophangpunten op elkaar aan.
- Blijft de uitlijning behouden, ook bij temperatuurverschillen.
- Ontstaat een logische opbouw voor montage.
Hiermee voorkom je dat constructie en kanaalontwerp elkaar in een later stadium
in de weg gaan zitten.
Ventilatoren worden toegepast om rookgassen en lucht gecontroleerd te verplaatsen. Ze zorgen voor de benodigde stroming en druk binnen het systeem.
Daarmee maken ze het mogelijk om:
- Rookgassen betrouwbaar af te voeren.
- Procescondities te realiseren.
- Luchtstromen te sturen binnen technische en operationele eisen.
De selectie van ventilatoren stemmen we af op het totale systeem, zodat capaciteit, weerstand en energieverbruik in balans zijn.
Zodra ventilatoren onderdeel zijn van het systeem, vragen wij bij de opdrachtgever of er geluidseisen gelden en nemen deze direct mee in het ontwerp. Zo wordt geluid direct een volwaardige ontwerpparameter.
Dat betekent dat we kijken naar:
- De keuze en positionering van ventilatoren.
- De opbouw en routing van rookgaskanalen.
- De mogelijkheden voor geluidsreducerende maatregelen.
Isolatie heeft binnen rookgassystemen twee functies: het beheersen van temperatuur en het beschermen van de omgeving.
Afhankelijk van de toepassing wordt isolatie ingezet om:
- Afkoeling van rookgassen te voorkomen.
- Te voldoen aan eisen voor personal protection.
De keuze voor type en uitvoering van isolatie wordt afgestemd op het proces en de omgeving waarin het systeem wordt toegepast.
We zetten 3D-scanning in om bestaande situaties nauwkeurig vast te leggen, zodat we al in de ontwerpfase clashes kunnen signaleren en oplossen.
Zo sluiten rookgaskanalen goed aan op bestaande installaties en voorkomen we
verrassingen tijdens montage. Werkzaamheden op locatie blijven daardoor
beheersbaar en sluiten beter aan op de planning, met zo min mogelijk impact op
het primaire proces.
Een kanaalbouwer richt zich op het leveren van een onderdeel. Wij benaderen het rookgassysteem als geheel, waarbij rookgaskanalen één van de onderdelen zijn die samen moeten werken met ventilatoren, constructie, isolatie en eventuele nabehandeling.
Het ontwerp ontstaat daardoor vanuit het systeem, in plaats van vanuit losse
componenten.
Wanneer warmteterugwinning onderdeel is van de oplossing, wordt dit direct meegenomen in het systeemontwerp.
Dit vraagt om afstemming tussen:
- Stroming en kanaalontwerp.
- Temperatuurtrajecten.
- De positionering van de installatie.
Samen met ons zusterbedrijf Heat Matrix wordt warmteterugwinning geïntegreerd in hetzelfde ontwerp, zodat het aansluit op de werking van het totale systeem.
Turnkey afgas- en warmteterugwinsystemen
- Beperken van impact op de leefomgeving
- Specialistische kennis van techniek, wetgeving, planning, kwaliteit, veiligheid en milieu
- Turnkey betekent dat we u alle zorgen uit handen nemen
- Wij staan voor uw continuïteit en bedrijfszekerheid
Contact
Wilt u uw impact op de leefomgeving minimaliseren?
Met onze kennis én een no-nonsense aanpak hebben we het antwoord op uw vraag met oog op maakbaarheid, planning en kosten. Neem contact op met Cor de Leeuw.
